Truss 4

Software de dimensionamiento de cerchas

Desarrollado específicamente para el mercado francés desde hace 6 años, Truss4 ha sido diseñado conforme a las normas EC5 y DTU.
La potencia del software permite calcular y diseñar cubiertas con cerchas y elementos tradicionales integrados.
En pocos minutos, el usuario puede crear un edificio complejo utilizando opciones automáticas o funciones manuales.
El valor añadido del software proviene de su rendimiento de cálculo. Truss4 se adapta a todos sus proyectos y ofrece diferentes hipótesis de cálculo para optimizar la cantidad de madera y conectores utilizados.
Compatible con la mayoría de las máquinas de producción digital en Francia, el software también permite exportar los planos en formatos dxf, sema, cadwork e IFC para satisfacer todas las necesidades del cliente.

Encuentra el software Truss4

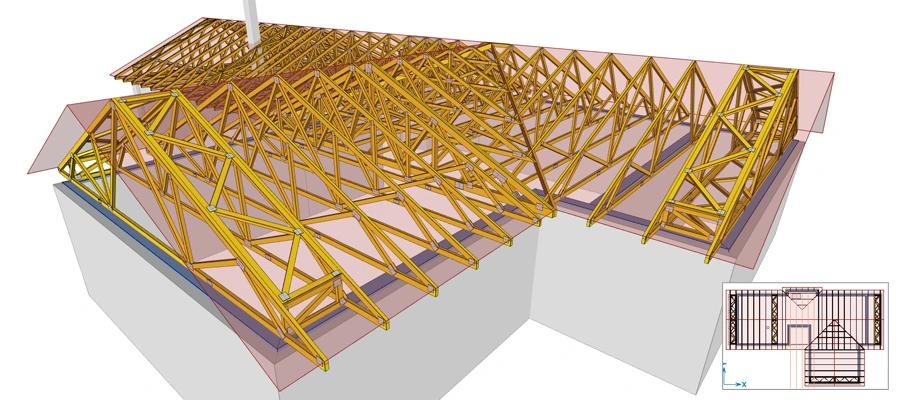

Modelado estructural

-Modelo estructural 3D y 2D
La interfaz está compuesta por herramientas fáciles de usar para una productividad máxima en un entorno 3D o 2D. En pocos minutos, su edificio está creado, con sus cerchas y su plano de techo.

-Modelos predefinidos
Los modelos de cerchas más comunes están predefinidos, lo que permite generar con unos pocos clics un grupo de cerchas, incluidas las cerchas en ábside, penetraciones y vigas de amarre.

-Modelo general de cercha
El software permite diseñar todo tipo de cerchas sin limitación geométrica. El usuario dispone de un número ilimitado de elementos conectados para diseñar uniones complejas y adapta sus cortes finales según sus necesidades.

Análisis estructural

Soporte de las últimas normas

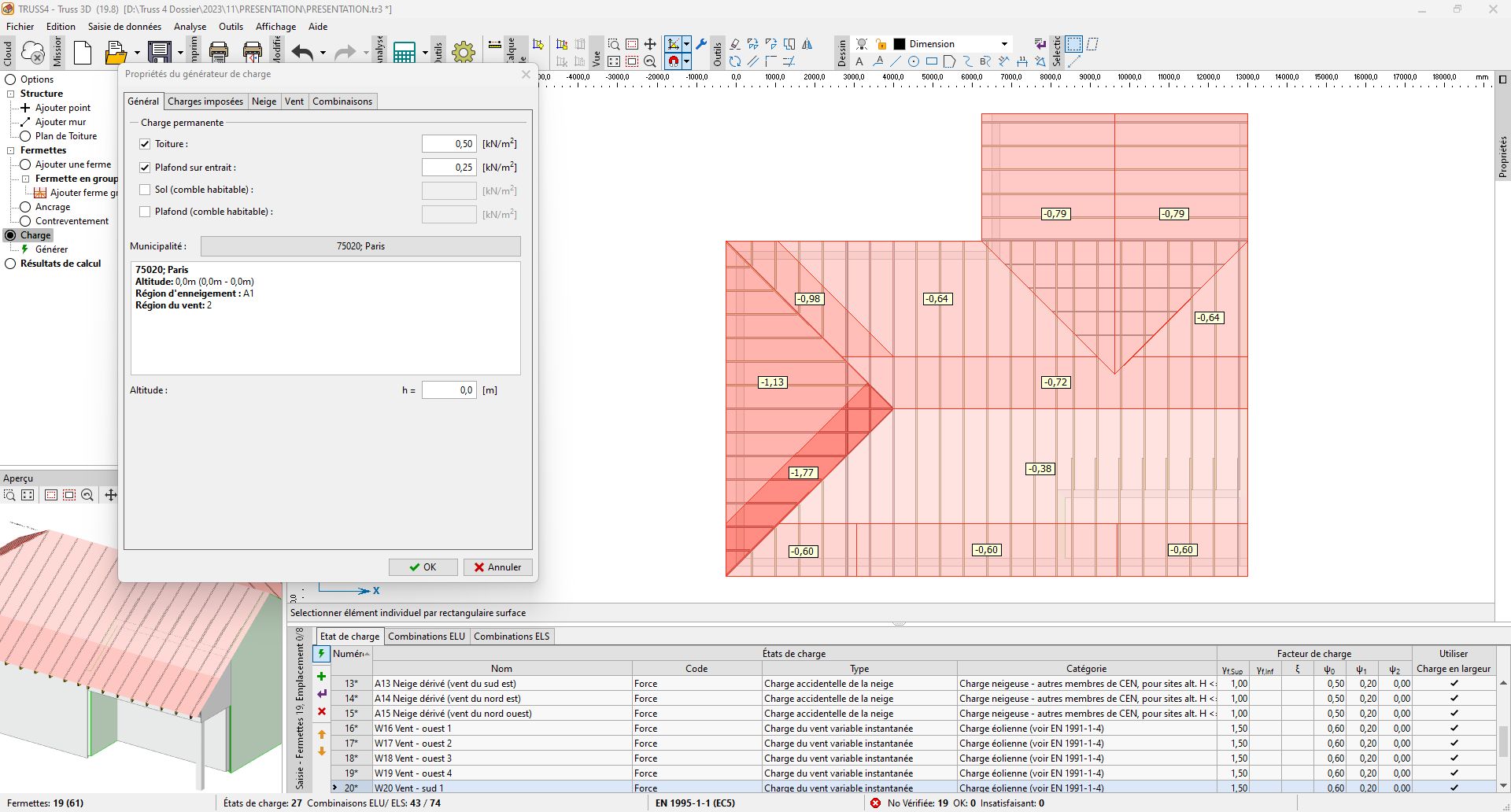

Truss4 cumple con las últimas normas EN1995-1-1, los anexos nacionales franceses y la norma NF DTU31-3. El software integra automáticamente las cargas climáticas según el código postal de la ubicación de la obra.

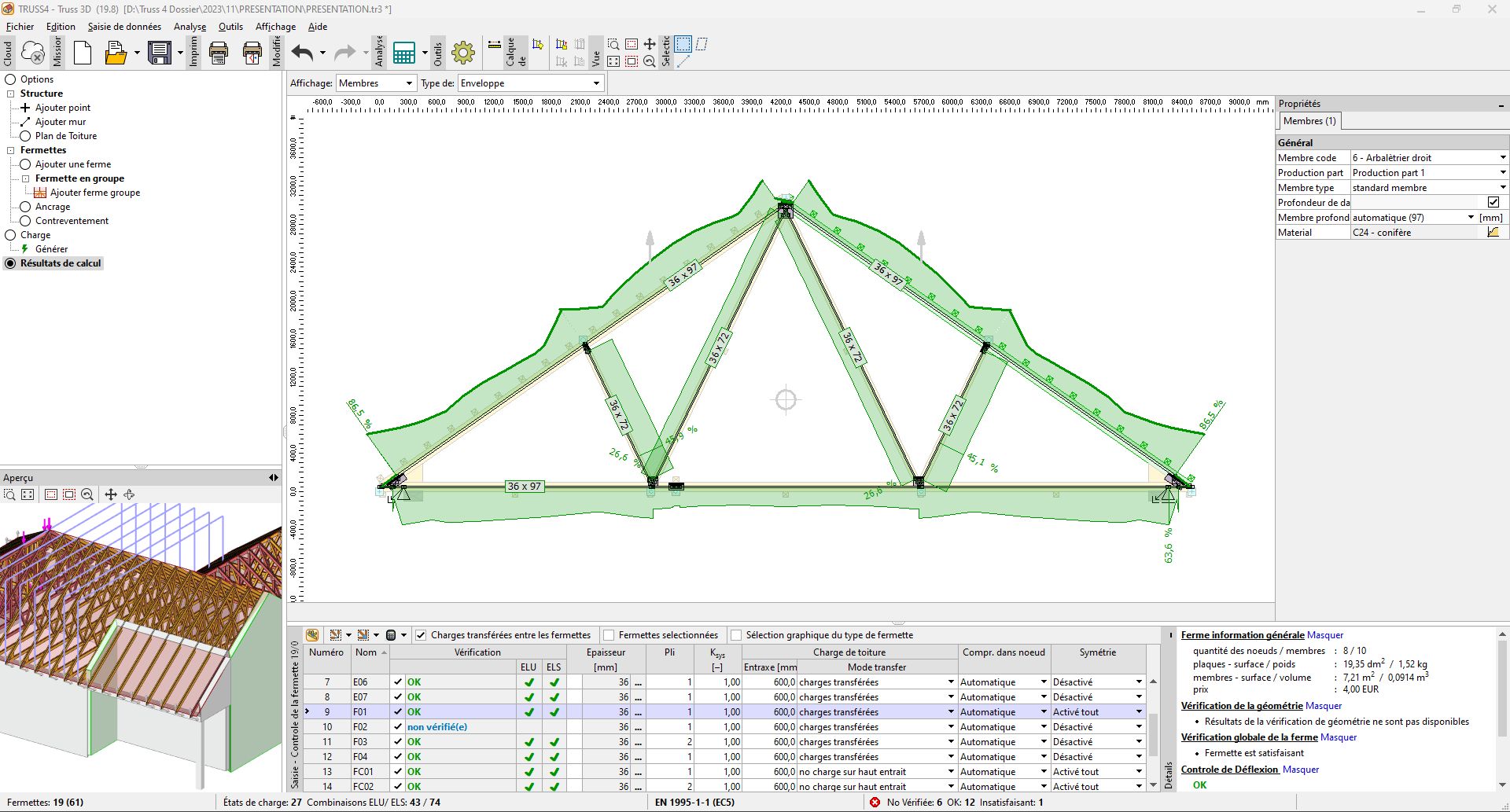

Análisis estructural completo
El software realiza un análisis estructural completo para los cálculos ELU y ELS. Esta capacidad de cálculo permite verificar simultáneamente cerchas, vigas, correas y cabios. El software proporciona una visualización de los resultados para indicar cómo optimizar la cercha. Es posible modificar la hipótesis de cálculo para aprovechar al máximo la resistencia de la madera y del conector, obteniendo así la mejor relación entre rendimiento estructural y economía de los elementos (madera y conectores).

Diseño de edificios agrícolas
También es eficiente para cerchas en edificios agrícolas y cerchas de gran tamaño (de 15 m a 40 m). Truss4 calcula cerchas grandes según EC5 y normas específicas para edificios agrícolas, proporcionando un resultado económico. La potencia del software permite modificar una cercha según las necesidades del usuario para responder a las crecientes exigencias de los proyectos.

Gestión de producción

Documento de producción
El software ofrece muchas opciones para crear documentos de fabricación, incluyendo planos de instalación, dibujos de producción de cerchas, detalles de nudos o planos de corte. El contenido y la apariencia de los documentos pueden personalizarse fácilmente según las necesidades de cada usuario.

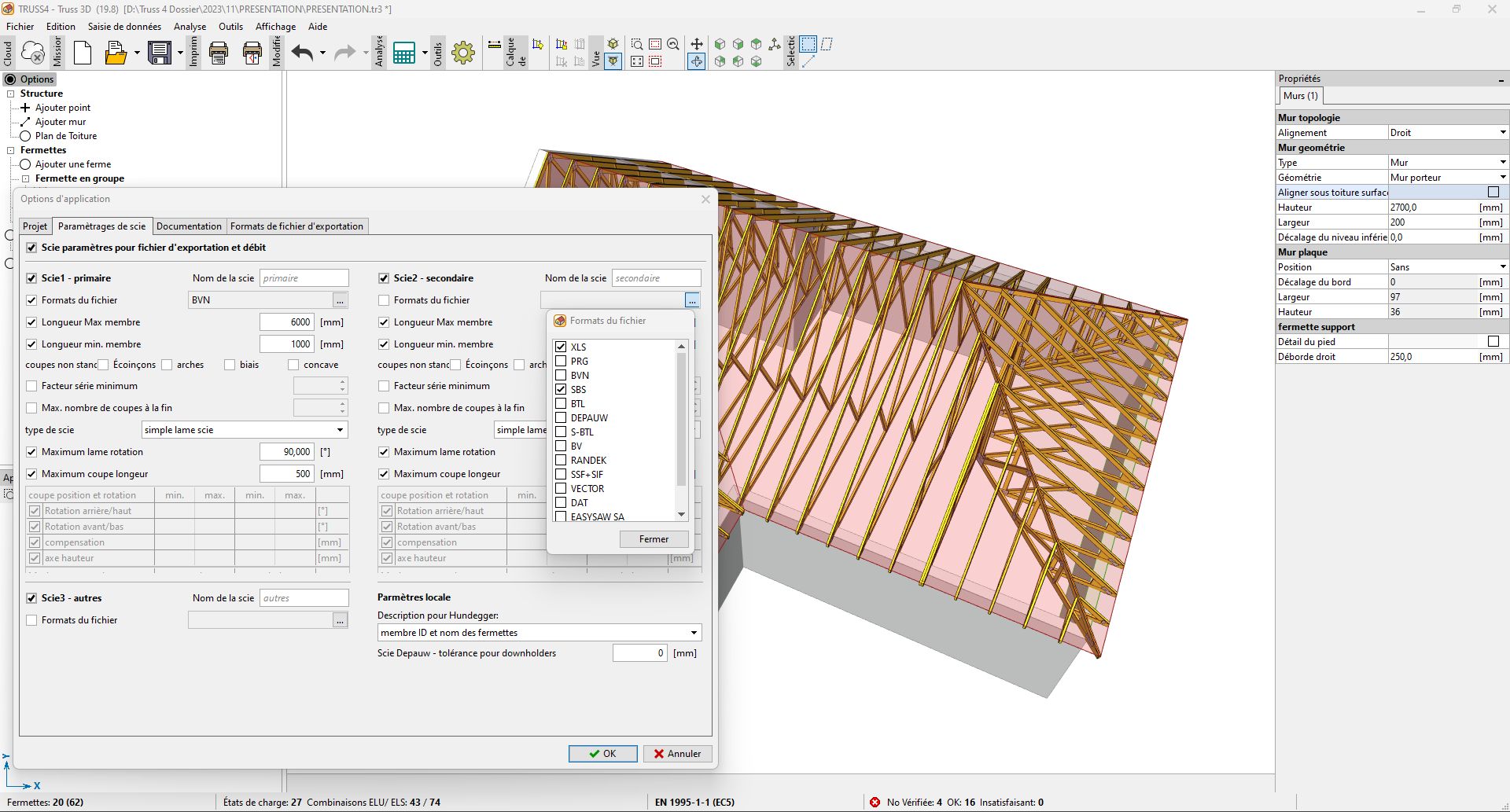

Connection to digital machines
The software offers many export options for CNC machines, automatic saws, presses, and laser projection equipment. The program supports up to three saws simultaneously and allows workload distribution among these saws based on optimization criteria.

Exportación de archivos CAD
Truss4 can export files in SEMA, CADWORD, AUTOCAD, DXF, and BIM/IFC formats.

Descarguen Truss 4
